کیفیت نتیجه ASTM D429 تنها به دستگاه آزمون وابسته نیست. بخش بزرگی از اعتبار نتیجه به نحوه ساخت نمونه، آمادهسازی سطح فلز، انتخاب تجهیزات مناسب، اعمال پرایمر و چسب و کنترل شرایط ولکانش بستگی دارد.
در بسیاری از موارد، افت استحکام اتصال به اشتباه به چسب یا لاستیک نسبت داده میشود، در حالی که علت واقعی میتواند آلودگی سطح، فیکسچر نامناسب، ضخامت غیریکنواخت لایه یا پخت کنترلنشده باشد.
تجهیزات موردنیاز برای اجرای ASTM D429
تجهیزات باید کالیبره، متناسب با ظرفیت نمونه و قابل تنظیم برای Method موردنظر باشند. استفاده از دستگاه یا فیکسچر نامناسب میتواند تنش اضافی ایجاد کرده و نتیجه را غیرقابلاستناد کند.
Universal Testing Machine
اعمال کشش، فشار یا برش با سرعت کنترلشده و ثبت همزمان نیرو و جابجایی.
Load Cell
تبدیل نیروی مکانیکی به سیگنال قابل اندازهگیری با ظرفیت مناسب نمونه.
Fixture & Grips
نگهداری نمونه بدون لغزش، خمش ناخواسته یا خارجشدن از محور بارگذاری.
Data Acquisition System
ثبت زمان، نیرو، جابجایی، سرعت، بیشینه نیرو و نقطه شکست.

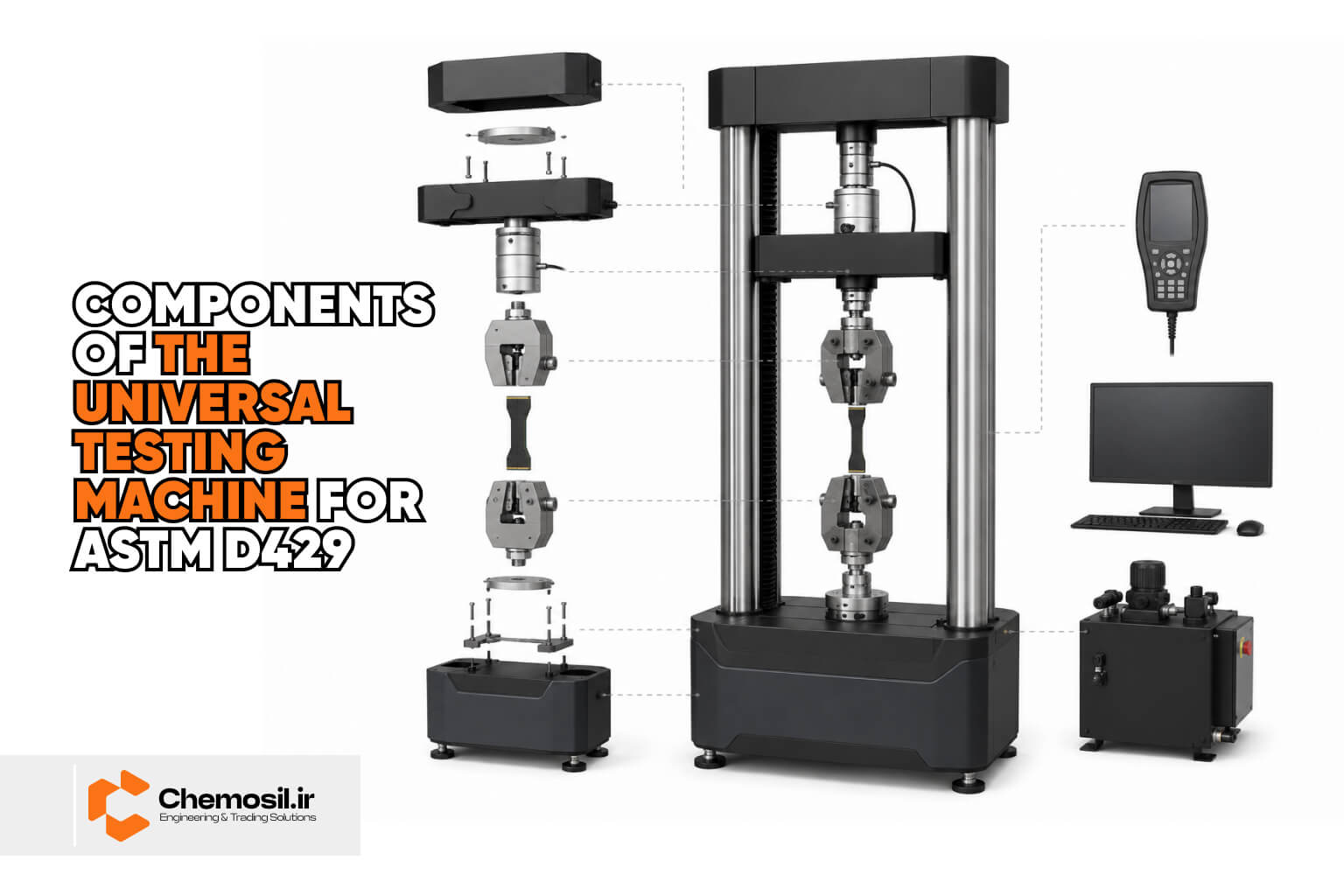

Universal Testing Machine یا UTM
UTM اصلیترین دستگاه مورد استفاده در ASTM D429 است. دستگاه باید امکان کنترل دقیق سرعت Crosshead، اندازهگیری دقیق نیرو و نصب فیکسچرهای مختلف را داشته باشد.
- Frame با صلبیت کافی
- Crosshead با کنترل سرعت دقیق
- Load Cell متناسب با محدوده نیرو
- Grips و Fixture قابل تعویض
- Controller و سیستم ثبت داده
- نرمافزار تحلیل منحنی نیرو–جابجایی
انتخاب Load Cell مناسب
اگر ظرفیت Load Cell بسیار بیشتر از نیروی شکست نمونه باشد، دقت اندازهگیری کاهش پیدا میکند. اگر ظرفیت آن کمتر از نیروی واقعی باشد، خطر اضافهبار و آسیب به سنسور وجود دارد.
| ظرفیت متداول | کاربرد پیشنهادی | نکته انتخاب |
|---|---|---|
| 1 kN | نمونههای کوچک و نیروی شکست پایین | دقت مناسب در محدوده نیروهای کم |
| 2 kN | آزمونهای عمومی آزمایشگاهی | مناسب بسیاری از نمونههای توسعهای |
| 5 kN | نمونههای متوسط و صنعتی | تعادل مناسب میان ظرفیت و دقت |
| 10 kN | نمونههای قوی یا سطح اتصال بزرگ | باید از کافیبودن تفکیکپذیری اطمینان حاصل شود |
اهمیت Fixture و هممحوری نمونه
فیکسچر باید نمونه را بدون لغزش نگه دارد و نیرو را در مسیر تعریفشده Method منتقل کند. یکی از خطاهای رایج، ایجاد خمش یا تنش اضافی بهدلیل خارجبودن گیرهها از محور است.
جلوگیری از لغزش، چرخش یا جابهجایی ناخواسته.
انتقال نیرو در امتداد محور موردنظر بدون خمش اضافی.
گیره نباید قبل از شروع آزمون به فلز یا لاستیک آسیب بزند.
هر روش هندسه و فیکسچر مخصوص خود را نیاز دارد.

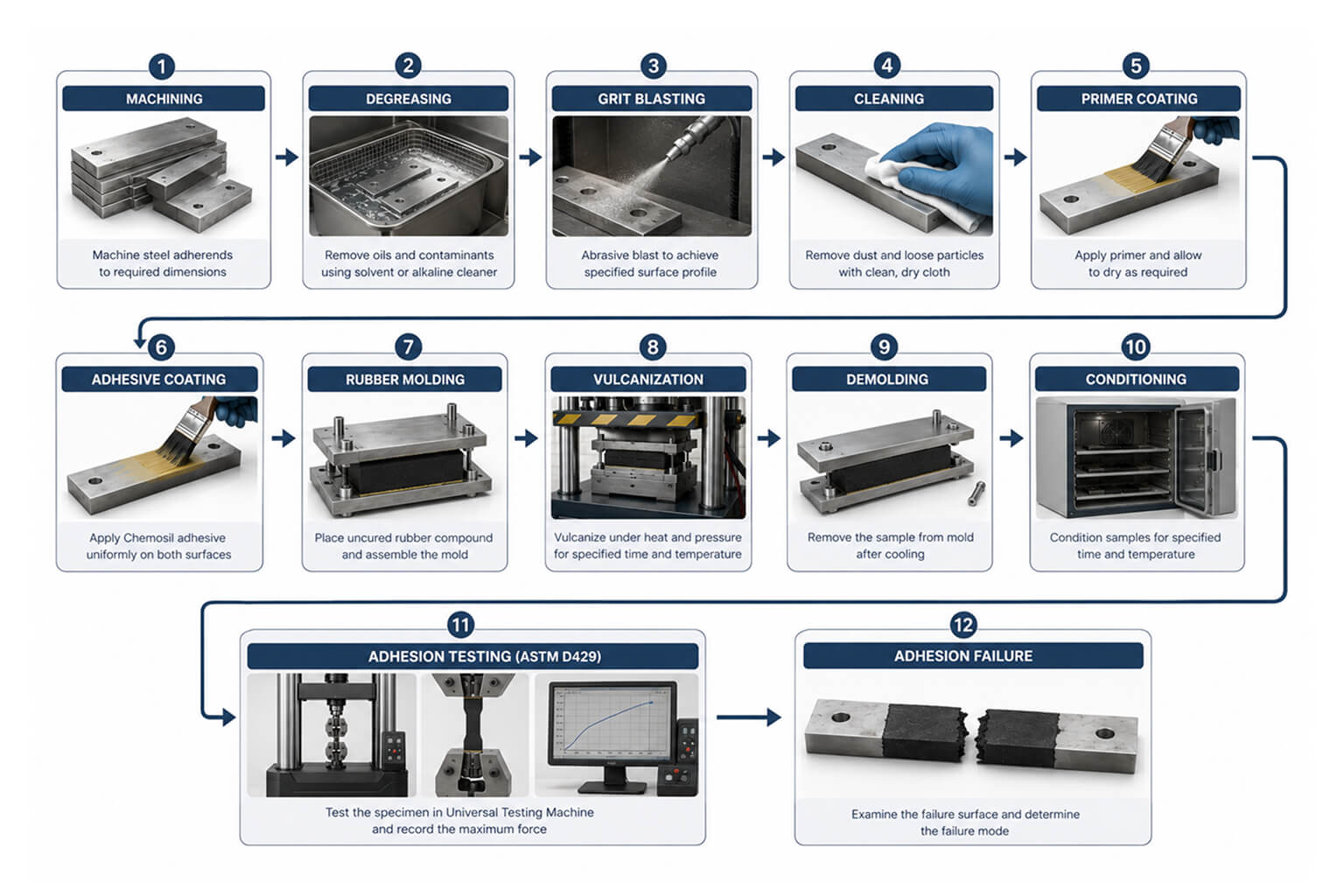

فرآیند کامل آمادهسازی نمونه
یک نمونه قابلاعتماد باید با ترتیب ثابت و شرایط ثبتشده ساخته شود. تغییر در هر مرحله میتواند نتیجه نهایی را تغییر دهد.
کنترل ابعاد، لبهها، ضخامت و هندسه نمونه مطابق Method.
حذف روغن، گریس و آلودگیهای فرآیندی پیش از سندبلاست.
حذف اکسید و ایجاد زبری کنترلشده برای افزایش سطح تماس.
حذف گردوغبار و ذرات باقیمانده بدون لمس مستقیم سطح.
ایجاد لایه یکنواخت و کنترل زمان خشکشدن.
پوشش نهایی با ضخامت مناسب و جلوگیری از شره یا تجمع.
کنترل فشار، دما، زمان پخت و موقعیت قطعات داخل قالب.
نگهداری نمونه در شرایط تعریفشده و سپس اجرای ASTM D429.

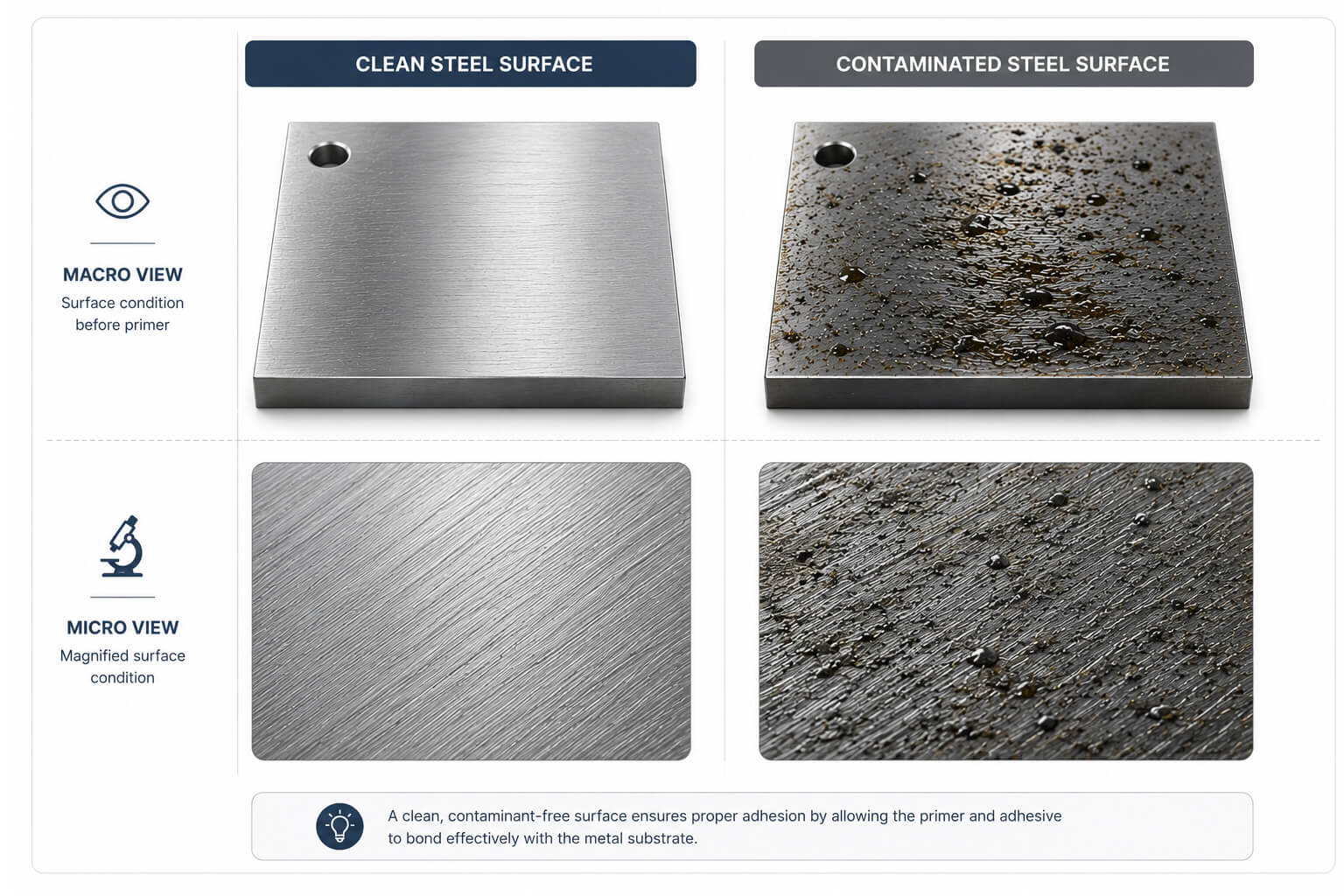

Surface Preparation یا آمادهسازی سطح
هدف آمادهسازی سطح، ایجاد بیشترین تماس واقعی میان فلز و سیستم چسب است. سطح ایدهآل باید عاری از روغن، اکسید، رطوبت و گردوغبار باشد و زبری آن بهصورت کنترلشده ایجاد شده باشد.
- تمیز
- خشک
- بدون روغن
- بدون اکسید
- زبری کنترلشده
- بدون گردوغبار
سندبلاست و کنترل زبری سطح
Grit Blasting علاوه بر حذف زنگ و اکسید، سطح تماس واقعی را افزایش میدهد و امکان Mechanical Interlocking را فراهم میکند. با این حال، زبری بیشازحد یا ناهمگون نیز میتواند پوششدهی پرایمر را مختل کند.
| پارامتر | اثر بر اتصال | ریسک کنترلنشده |
|---|---|---|
| نوع ساینده | شکل پروفایل و میزان پاکسازی سطح | آلودگی یا پروفایل نامناسب |
| اندازه ذرات | عمق و یکنواختی زبری | زبری بسیار کم یا بسیار خشن |
| فشار هوا | شدت برخورد و نرخ پاکسازی | آسیب به قطعه یا زبری غیر یکنواخت |
| زاویه و فاصله نازل | توزیع یکنواخت عملیات | نواحی کمپردازش یا بیشپردازش |
| تمیزکاری پس از عملیات | حذف ذرات آزاد | محبوسشدن گردوغبار زیر پرایمر |
اعمال پرایمر و چسب Chemosil
پرایمر و Cover Coat باید بهصورت لایههای نازک، یکنواخت و بدون حباب یا تجمع اعمال شوند. ضخامت زیاد الزاماً اتصال را قویتر نمیکند و میتواند باعث خشکنشدن کامل یا Cohesive Failure شود.
- همزدن و آمادهسازی محصول مطابق دستورالعمل
- کنترل ابزار اسپری، قلممو یا غوطهوری
- پوشش یکنواخت تمام سطح اتصال
- رعایت زمان Flash-off و خشکشدن هر لایه
- جلوگیری از تماس دست یا آلودگی پس از پوششدهی
- کنترل شرایط نگهداری و عمر مصرف چسب
قالبگیری و فرآیند ولکانش
در سیستمهای Rubber-to-Metal، اتصال نهایی هنگام پخت لاستیک شکل میگیرد. دما، فشار و زمان باید با فرمولاسیون لاستیک و سیستم چسب سازگار باشند.
دمای پایین میتواند پخت ناقص و دمای بالا تخریب لایهها ایجاد کند.
کمپختی و بیشپختی هر دو رفتار لاستیک و اتصال را تغییر میدهند.
فشار مناسب تماس کامل لاستیک خام با سطح پوششدادهشده را ایجاد میکند.
جابجایی قطعه در قالب میتواند ضخامت و توزیع تنش را تغییر دهد.
Conditioning و آمادهسازی پیش از آزمون
پس از خارجکردن نمونه از قالب، باید زمان کافی برای خنکشدن و تثبیت خواص در نظر گرفته شود. شرایط دما، رطوبت و زمان نگهداری باید برای تمام نمونهها یکسان باشد.
آزمون فوری نمونه داغ یا مقایسه نمونههایی با زمان نگهداری متفاوت میتواند دادههای گمراهکننده ایجاد کند.
خطاهای رایج در ساخت و آزمون نمونه
- باقیماندن روغن یا گردوغبار روی سطح
- تأخیر طولانی میان سندبلاست و اعمال پرایمر
- ضخامت غیریکنواخت پرایمر یا چسب
- خشکنشدن کامل لایهها پیش از قالبگیری
- فیکسچر نامناسب یا خارجبودن نمونه از محور
- انتخاب Load Cell با ظرفیت نامتناسب
- ثبتنشدن شرایط واقعی ولکانش
- مقایسه نمونههایی با Conditioning متفاوت
