مهمترین بخش هر آزمون ASTM D429، تفسیر صحیح نتیجه است. نیروی شکست بالا بهتنهایی تضمین نمیکند که اتصال کیفیت مطلوبی دارد؛ محل شکست، درصد Rubber Tear، یکنواختی شکست و شرایط آزمون باید همزمان بررسی شوند.
در برخی پروژهها نمونهای با نیروی کمتر اما شکست در داخل لاستیک، از نمونهای با نیروی بیشتر و جدایش بینسطحی کیفیت بهتری دارد.
چرا تفسیر نتایج اهمیت دارد؟
هدف آزمون فقط ثبت یک عدد نیست. نتیجه باید به مجموعهای از پرسشهای مهندسی پاسخ دهد:
- آیا سیستم پرایمر و چسب عملکرد مناسبی داشته است؟
- آیا آمادهسازی سطح بهدرستی انجام شده است؟
- آیا فرآیند ولکانش مناسب بوده است؟
- آیا اتصال برای کاربرد صنعتی قابل قبول است؟
- ضعف اصلی مربوط به لاستیک، چسب، پرایمر یا فصل مشترک است؟
- آیا قطعه آماده ورود به تولید انبوه است؟
شاخصهای اصلی در تفسیر نتیجه
بیشترین نیروی ثبتشده پیش از شکست نمونه.
مقاومت اتصال در برابر جدایش، متناسب با هندسه و سطح نمونه.
محل واقعی شکست در لاستیک، چسب، پرایمر یا فصل مشترک.
درصد سطحی که شکست در داخل خود لاستیک رخ داده است.
Bond Strength یا استحکام اتصال
Bond Strength مقاومت اتصال لاستیک به فلز در برابر جدایش است. بسته به روش آزمون، نتیجه میتواند بهصورت نیروی مستقیم، نیرو بر واحد عرض یا تنش بر واحد سطح گزارش شود.
مقدار بالاتر همیشه به معنی کیفیت بهتر نیست. اگر نیروی شکست زیاد باشد اما شکست دقیقاً در فصل مشترک رخ دهد، اتصال از دیدگاه مهندسی هنوز ایدهآل نیست.

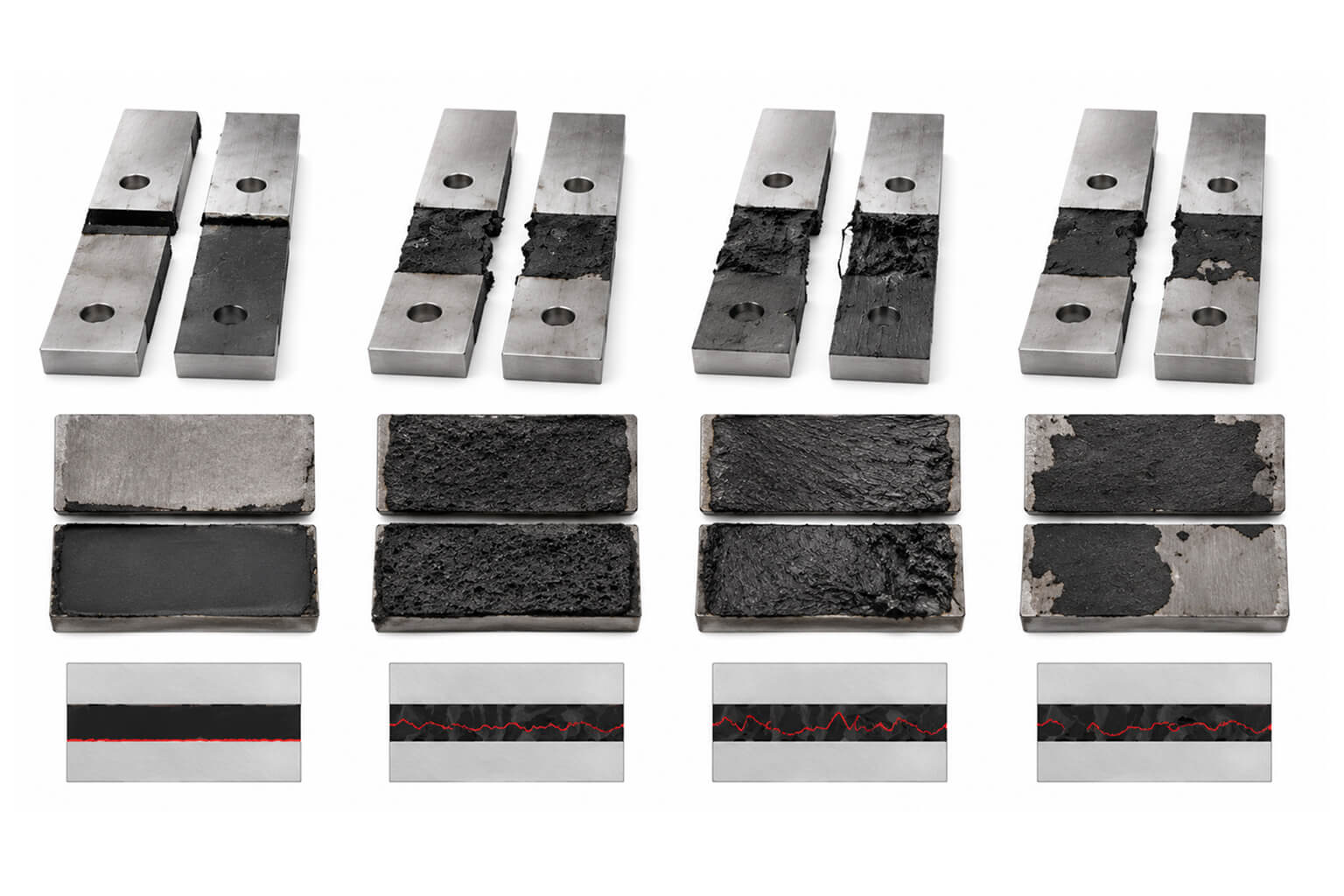

Failure Mode یا نوع شکست
تعیین محل شکست، مهمترین بخش گزارش ASTM D429 است. چهار حالت اصلی عبارتاند از:
Adhesive Failure
جدایش در مرز لاستیک و چسب یا چسب و فلز؛ معمولاً مرتبط با ضعف آمادهسازی یا فصل مشترک.
Cohesive Failure
شکست در داخل چسب یا پرایمر؛ اتصال سطحی میتواند مناسب باشد اما استحکام داخلی لایه محدود است.
Rubber Failure
پارگی در داخل لاستیک؛ معمولاً نشان میدهد اتصال از استحکام داخلی لاستیک قویتر بوده است.
Mixed Failure
ترکیبی از چند نوع شکست که باید درصد هر ناحیه بهصورت جداگانه گزارش شود.
Rubber Tear Percentage
Rubber Tear نشان میدهد چه مقدار از سطح شکست در داخل خود لاستیک رخ داده است. هرچه این درصد بیشتر باشد، معمولاً کیفیت اتصال بهتر است؛ زیرا اتصال از استحکام داخلی لاستیک قویتر بوده است.
این درصد باید همراه با محل شروع شکست، نیروی ثبتشده و نوع لاستیک گزارش شود.
معیارهای پذیرش یا Acceptance Criteria
ASTM D429 معمولاً عدد ثابت قبولی یا مردودی تعیین نمیکند. این استاندارد روش انجام آزمون و نحوه گزارش نتایج را مشخص میکند، اما حد پذیرش باید از اسناد پروژه استخراج شود.

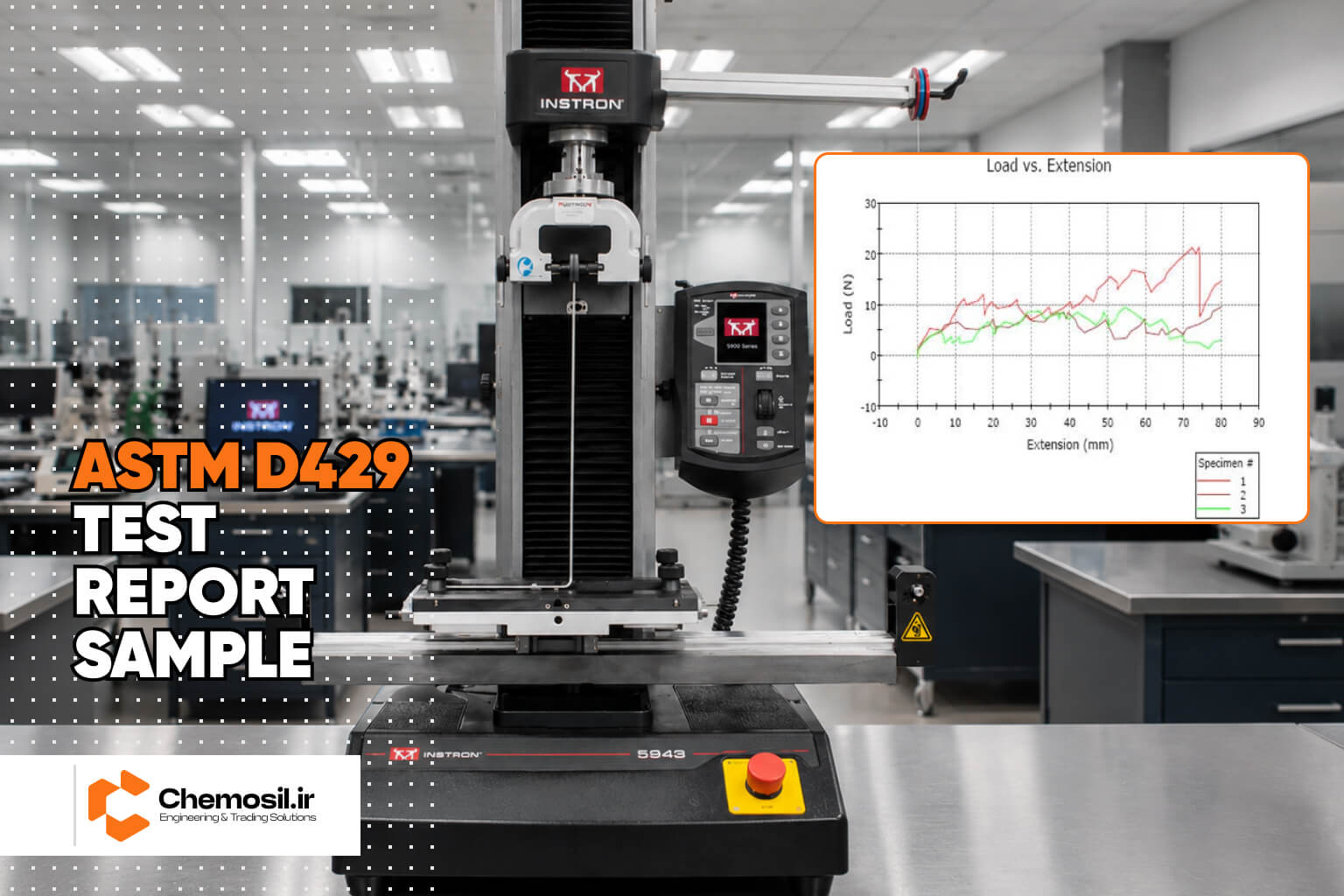

گزارش استاندارد آزمون باید شامل چه مواردی باشد؟
هندسه، ابعاد، نوع فلز، نوع لاستیک و کد نمونه.
نام محصول، بچ، روش اعمال، ضخامت و زمان خشکشدن.
چربیزدایی، سندبلاست، زبری و فاصله زمانی تا پوششدهی.
دما، فشار، زمان پخت و Conditioning.
مدل UTM، ظرفیت Load Cell، سرعت آزمون و نوع فیکسچر.
Maximum Load، Bond Strength و منحنی نیرو–جابجایی.
Failure Mode، Rubber Tear و تصاویر سطح شکست.
دما، رطوبت و هر شرایط ویژه هنگام آزمون.
عوامل مؤثر بر نتایج آزمون
| عامل | اثر احتمالی بر نتیجه | نشانه در Failure Mode |
|---|---|---|
| آلودگی سطح | کاهش شدید Bond Strength | Adhesive Failure در فلز یا پرایمر |
| زبری نامناسب | کاهش سطح تماس واقعی | جدایش ناپایدار یا نوسان نیرو |
| ضخامت زیاد چسب | خشکنشدن کامل یا ضعف داخلی | Cohesive Failure در چسب |
| ولکانش ناقص | کاهش استحکام لاستیک و اتصال | Mixed Failure یا نیروی پایین |
| بیشپختی | تخریب لاستیک یا لایه چسب | Rubber Failure زودهنگام یا سطح شکننده |
| هممحوری نامناسب | تمرکز تنش و شکست غیرواقعی | آغاز شکست از یک لبه |
| Load Cell نامتناسب | کاهش دقت یا اضافهبار سنسور | دادههای ناپایدار یا غیرقابل اعتماد |
خطاهای رایج در تفسیر نتایج
- تمرکز فقط روی Maximum Load
- نادیدهگرفتن درصد Rubber Tear
- مقایسه نمونههای ساختهشده با شرایط متفاوت
- استفاده از Method نامناسب برای قطعه
- گزارشنکردن نوع و محل شروع شکست
- تبدیل واحدها یا نرمالسازی اشتباه بر اساس سطح یا عرض
- قضاوت بر اساس یک نمونه بهجای مجموعه نمونهها
- نادیدهگرفتن پراکندگی نتایج و تکرارپذیری
چارچوب تصمیمگیری سریع
معمولاً نشاندهنده اتصال بسیار خوب است.
نیازمند بررسی آمادهسازی سطح و فصل مشترک.
ممکن است اتصال مناسب و لاستیک عامل محدودکننده باشد.
احتمال محدودیت استحکام داخلی یا شرایط پخت نامناسب.
