ASTM D429 یک روش واحد نیست؛ مجموعهای از روشهای آزمون است که برای هندسهها، شرایط بارگذاری و کاربردهای متفاوت طراحی شدهاند. انتخاب صحیح Method مستقیماً بر اعتبار نتیجه و امکان مقایسه دادهها اثر میگذارد.
در این مقاله، هشت روش A تا H از نظر هدف، ساختار نمونه، نوع بارگذاری، اطلاعات قابل اندازهگیری، مزایا، محدودیتها و کاربردهای صنعتی بررسی میشوند.
چگونه روش مناسب ASTM D429 را انتخاب کنیم؟
انتخاب Method باید بر اساس هندسه قطعه، مسیر واقعی انتقال نیرو، نوع خرابی مورد انتظار و هدف آزمون انجام شود. برای مقایسه اولیه سیستمهای چسب، روشهای سادهتر مناسباند؛ اما برای شبیهسازی شرایط واقعی، ممکن است روشهای Peel، برشی یا نمونههای خاص لازم باشند.

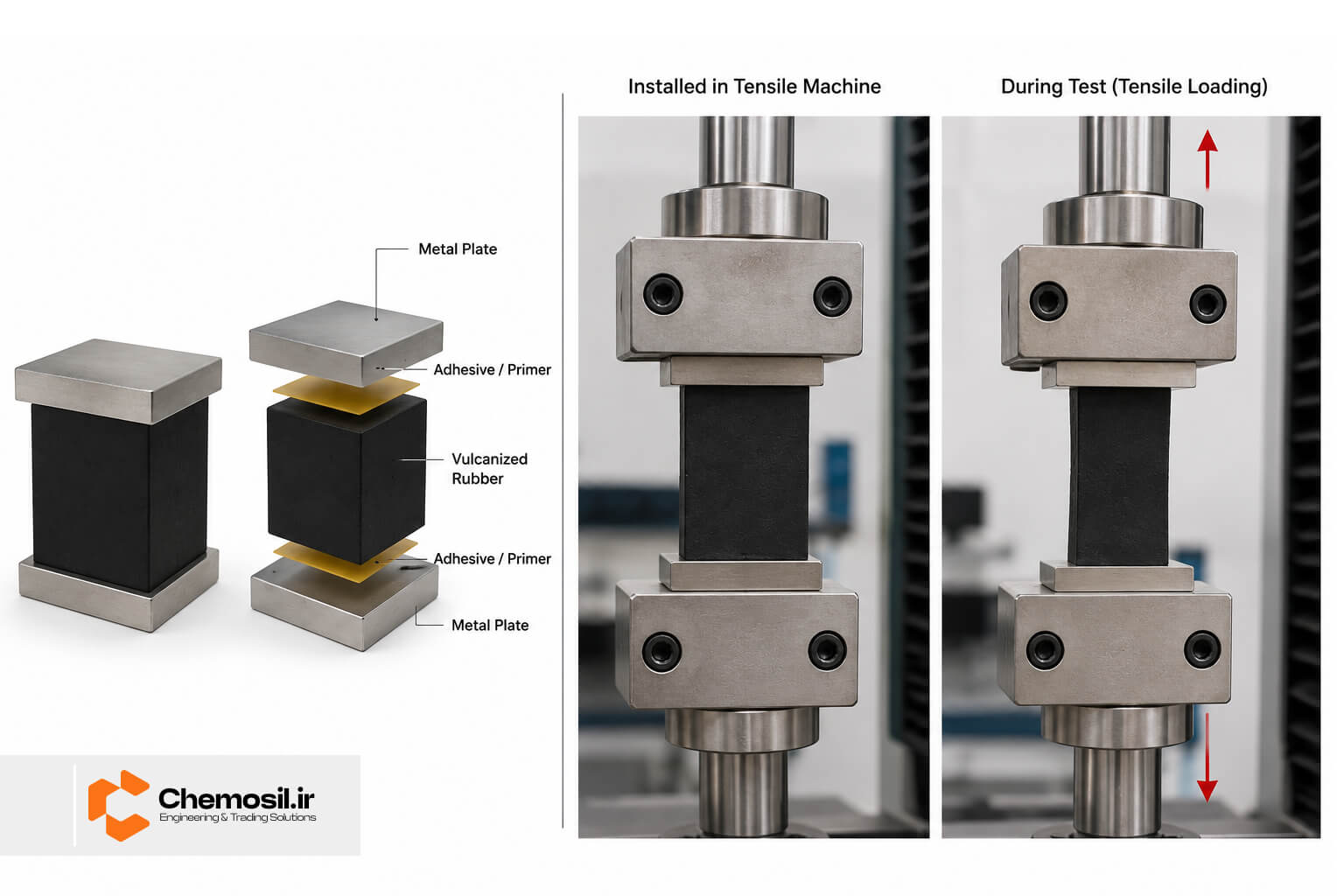

Method A؛ لاستیک بین صفحات موازی
در Method A یک بلوک لاستیکی بین دو صفحه فلزی موازی قرار میگیرد و طی فرآیند ولکانش به هر دو سطح متصل میشود. نمونه در دستگاه کشش نصب شده و نیرو عمود بر صفحات اعمال میشود.
ساختار و اجرای آزمون
سطوح فلزی چربیزدایی و سندبلاست میشوند، سپس پرایمر و چسب اعمال شده و لاستیک در قالب ولکانیزه میشود. صفحات به گیرههای هممحور متصل شده و بار تا شکست افزایش مییابد.
مزایا
- تکرارپذیری مناسب
- مناسب توسعه چسب و پرایمر
- تحلیل سادهتر نتایج
محدودیتها
- شبیهسازی محدود تنشهای واقعی
- غلبه کشش مستقیم بر بارهای ترکیبی

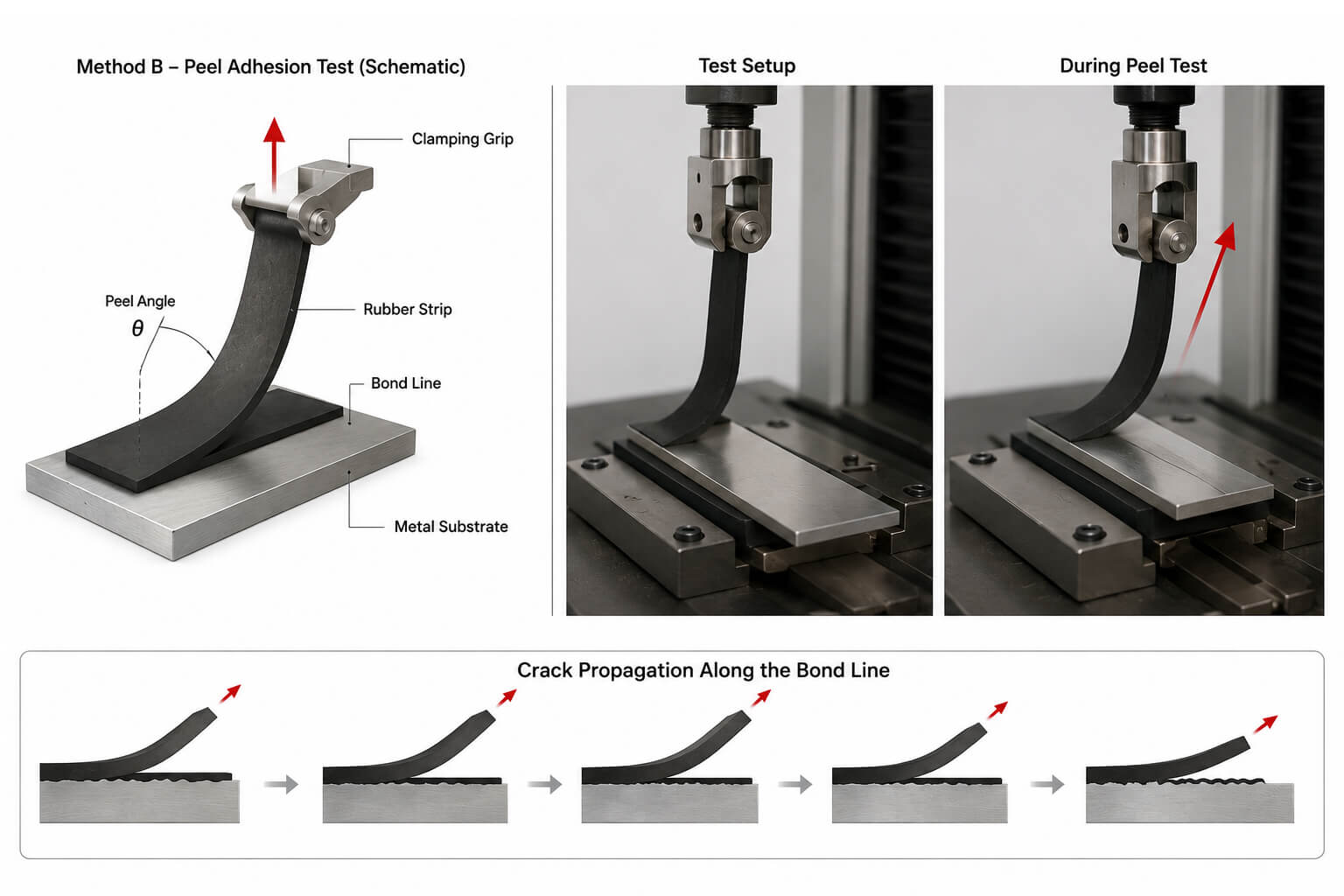

Method B؛ آزمون Peel و جدایش تدریجی
در این روش یک نوار لاستیکی از سطح فلزی جدا میشود. برخلاف Method A، شکست بهصورت تدریجی پیش میرود و امکان تحلیل رشد ترک در امتداد فصل مشترک فراهم میشود.
فلز در فیکسچر ثابت میماند و نوار لاستیکی با سرعت مشخص کشیده میشود. یکنواختی منحنی، افتهای ناگهانی نیرو و درصد Rubber Tear برای تحلیل اتصال اهمیت دارند.
مزایا
- شبیهسازی بهتر رشد ترک
- حساسیت بالا به آلودگی سطح
- مناسب مقایسه سیستمهای چسب
محدودیتها
- آمادهسازی دشوارتر نمونه
- تحلیل پیچیدهتر منحنی نیرو

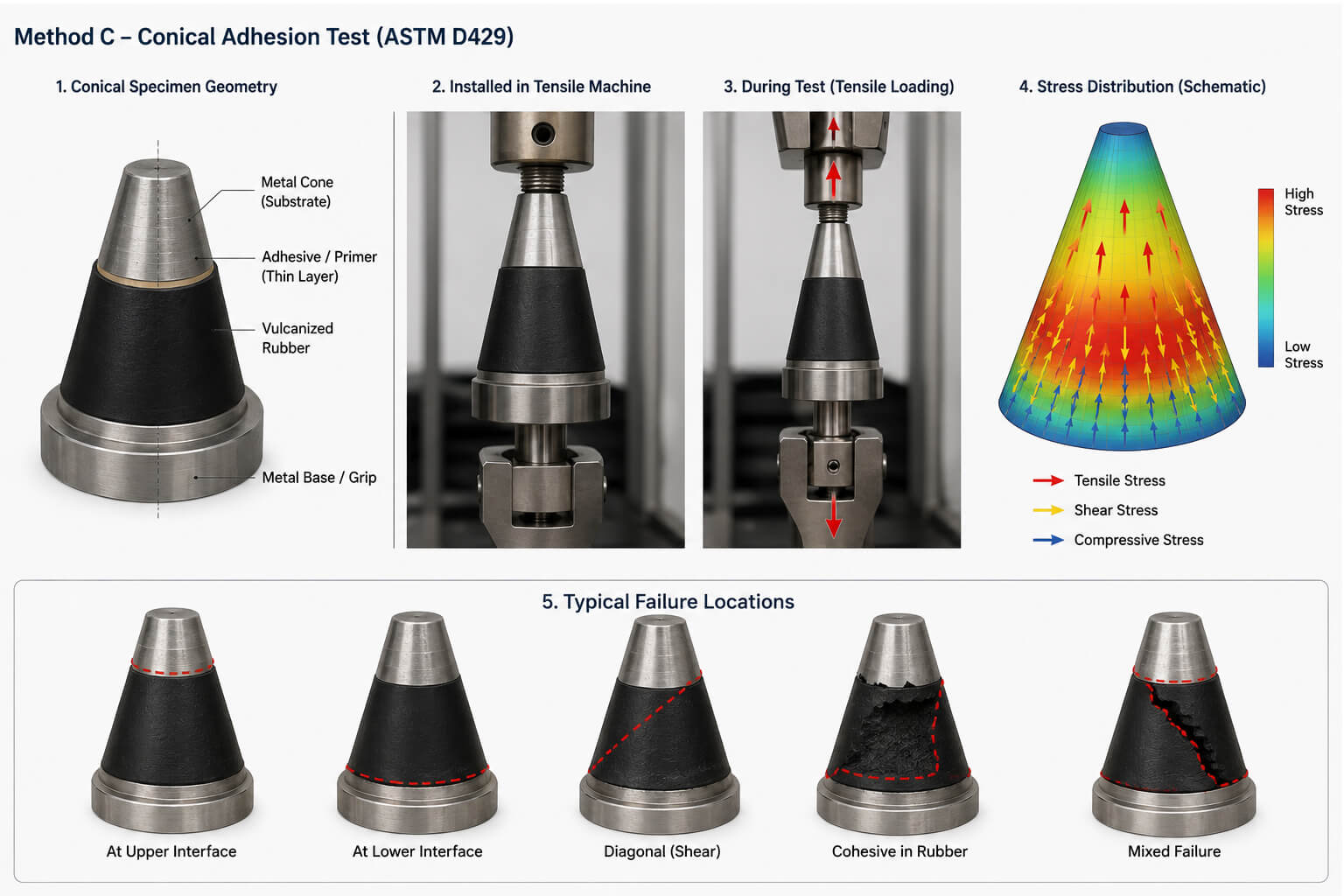

Method C؛ آزمون نمونه مخروطی
هندسه مخروطی باعث میشود تنشهای کششی، برشی و فشاری بهطور همزمان در فصل مشترک ایجاد شوند. این روش برای بررسی رفتار اتصال در قطعاتی که تحت بارهای پیچیده هستند مفید است.
ساخت نمونه و هممحوری آن اهمیت بالایی دارد؛ زیرا انحراف فیکسچر میتواند تمرکز تنش غیرواقعی ایجاد کند. علاوه بر نیروی شکست، محل شروع شکست و توزیع Failure Mode باید بررسی شود.

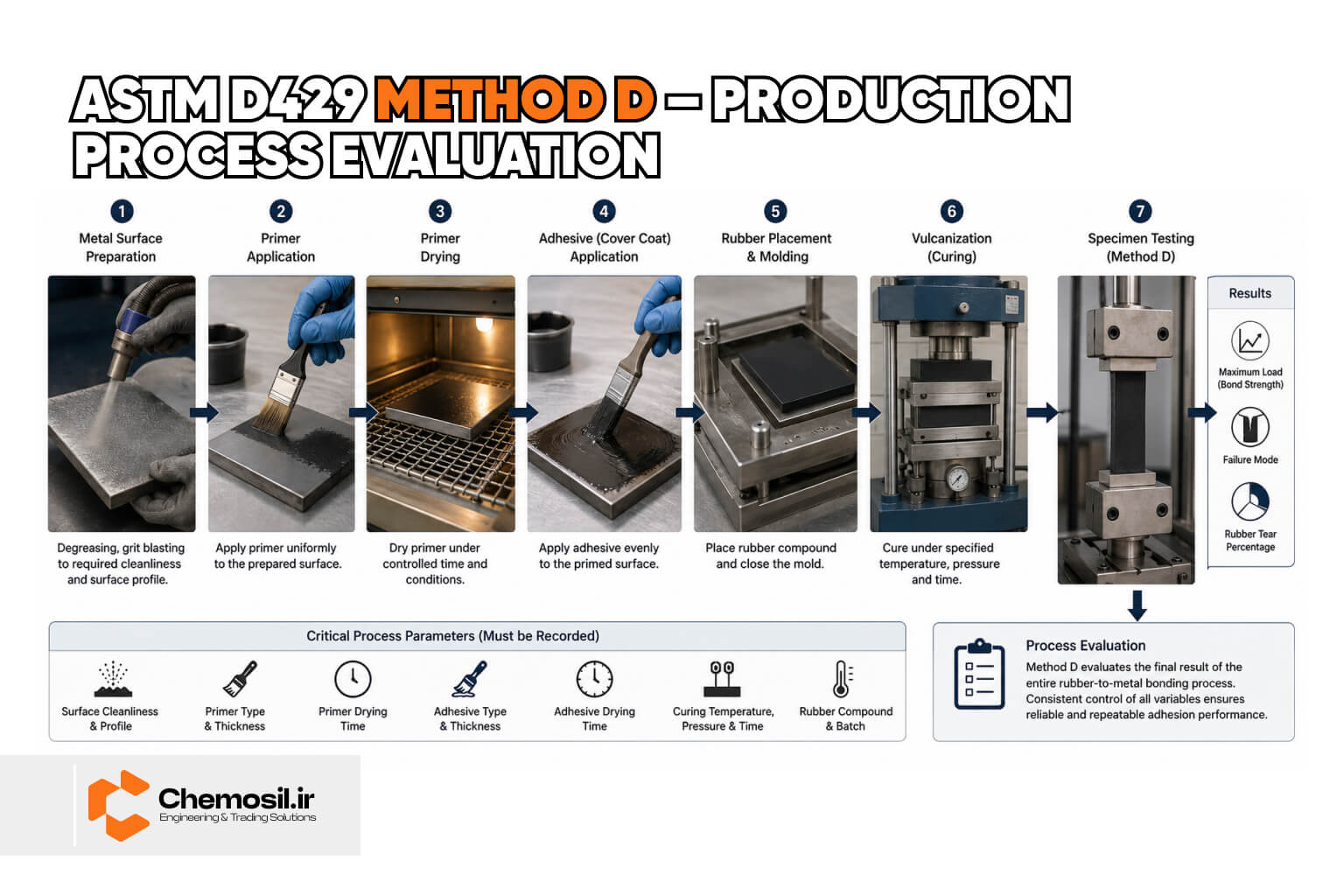

Method D؛ ارزیابی فرآیند کامل اتصال
Method D برای ارزیابی نتیجه نهایی فرآیند آمادهسازی سطح، اعمال پرایمر و چسب، قالبگیری و ولکانش استفاده میشود. تمرکز این روش فقط بر چسب نیست، بلکه عملکرد کل سیستم تولید نمونه بررسی میشود.
ثبت کامل شرایط ساخت نمونه ضروری است؛ زیرا هر اختلاف در زبری سطح، ضخامت لایه، زمان خشکشدن یا شرایط پخت میتواند نتیجه را تغییر دهد.

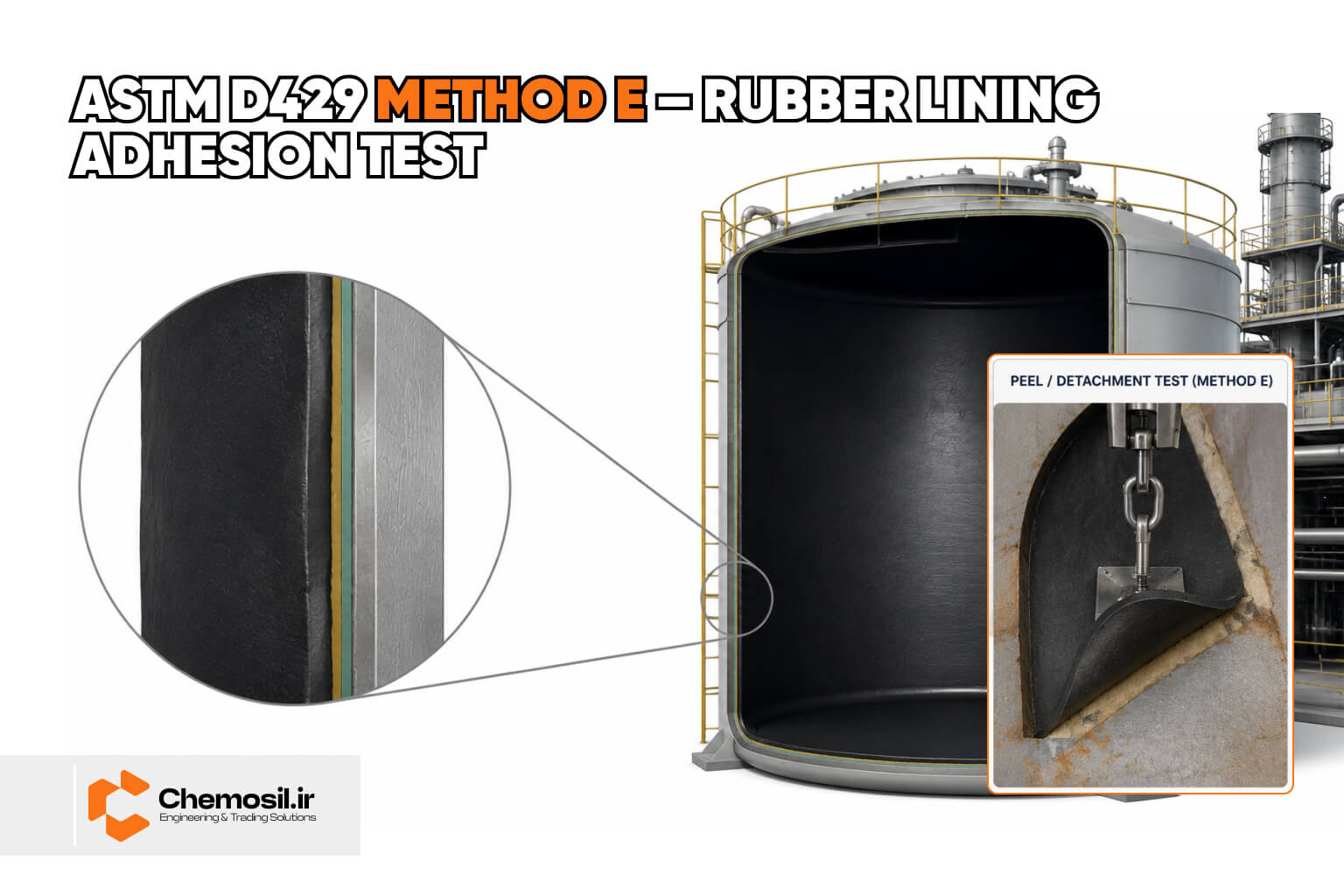

Method E؛ آزمون پوشش Rubber Lining
این روش برای ارزیابی چسبندگی پوششهای لاستیکی روی سطوح بزرگ مانند دیواره داخلی مخازن، لولهها و تجهیزات ضدخوردگی یا ضدسایش کاربرد دارد.
Method E برای قطعات کوچک معمولی طراحی نشده و به نمونه بزرگتر و آمادهسازی دقیقتر نیاز دارد. کیفیت پوشش در برابر مواد شیمیایی، سایش و نفوذ سیال به پایداری اتصال وابسته است.

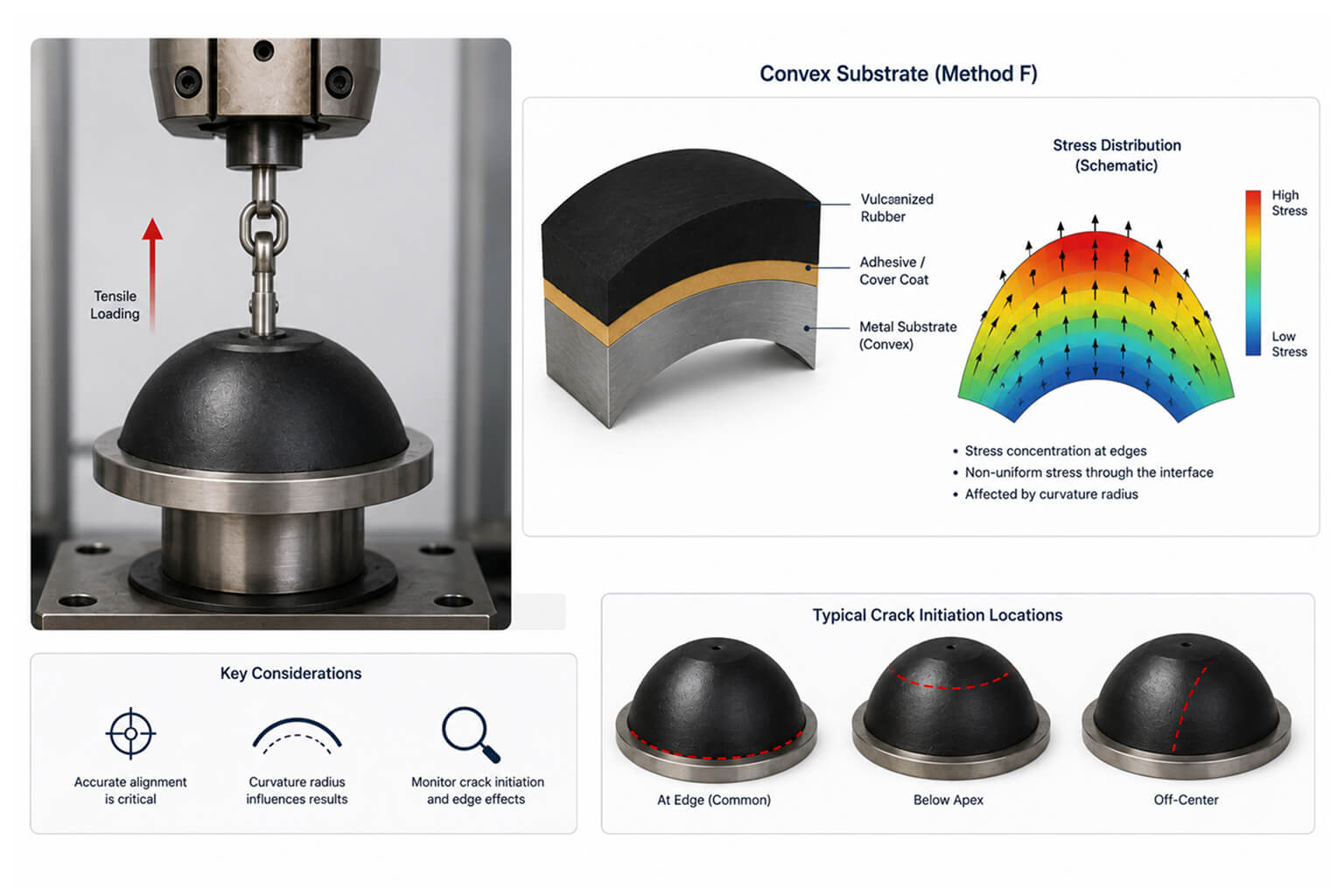

Method F؛ اتصال روی سطح محدب
در Method F زیرلایه دارای سطح منحنی یا محدب است. هندسه نمونه موجب تمرکز و تغییر جهت تنش در فصل مشترک میشود و شرایط برخی قطعات واقعی را بهتر از نمونه تخت شبیهسازی میکند.
در تحلیل نتیجه باید محل شروع ترک، اثر شعاع انحنا و احتمال تمرکز تنش در لبهها در نظر گرفته شود.

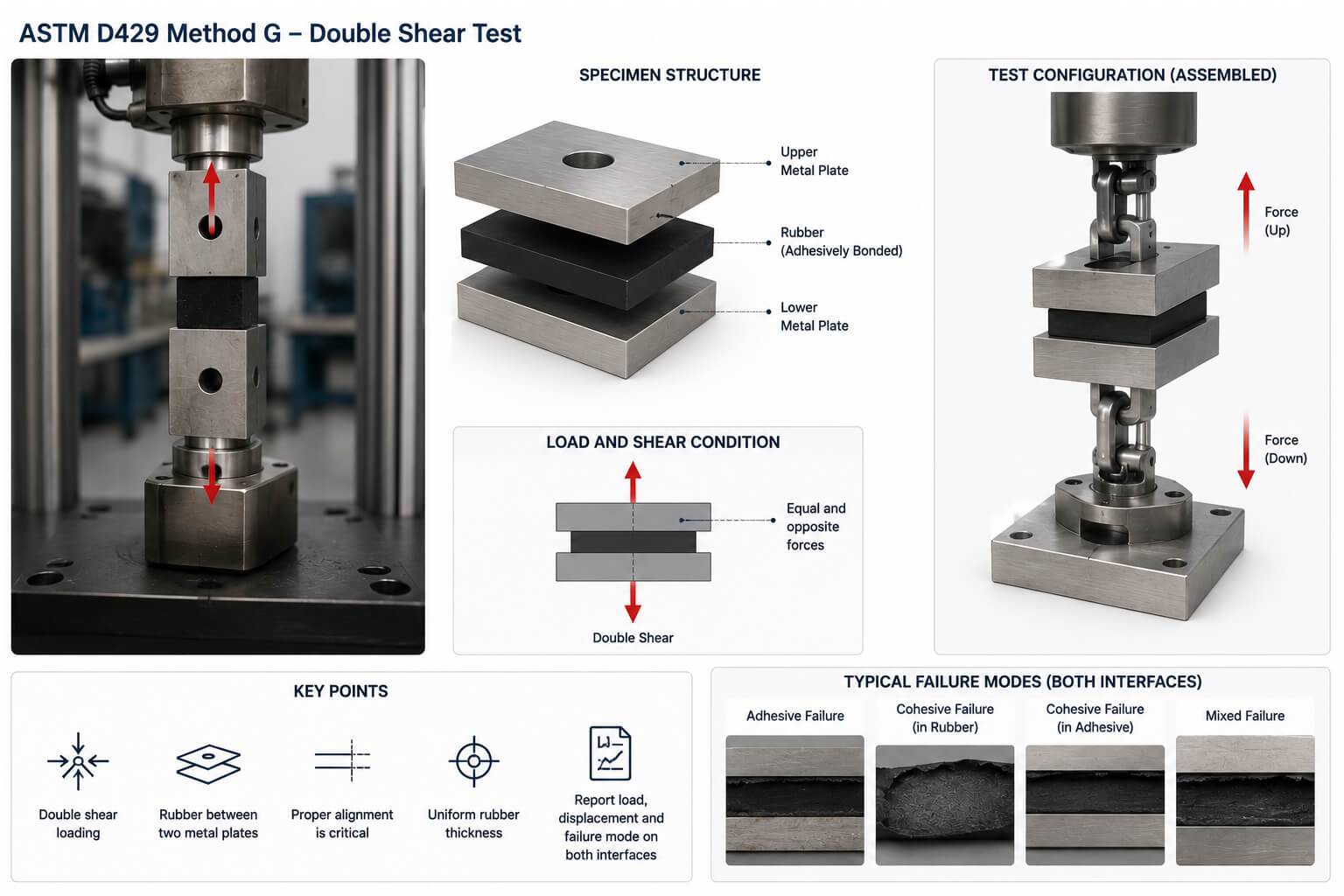

Method G؛ آزمون برشی دوگانه
در این روش لاستیک میان دو عضو فلزی قرار دارد و نیروها در جهت مخالف اعمال میشوند تا اتصال تحت برش قرار گیرد. این وضعیت برای قطعاتی که بار اصلی آنها برشی است کاربرد بیشتری دارد.
همراستایی فیکسچر و یکنواختی ضخامت لاستیک برای جلوگیری از ایجاد خمش ناخواسته اهمیت زیادی دارد. گزارش باید شامل نیرو، جابجایی و نوع شکست هر دو فصل مشترک باشد.
Method H؛ آزمون چهاربرشی
Method H چند فصل مشترک را همزمان تحت بار برشی قرار میدهد. این هندسه برای بررسی توزیع بار، یکنواختی اتصال و رفتار مجموعههای چندلایه مناسب است.
در صورت اختلاف کیفیت میان فصلهای مشترک، شکست ممکن است بهصورت نامتقارن آغاز شود. بررسی سطح شکست هر بخش و گزارش درصد Failure Mode ضروری است.
جدول مقایسه روشهای ASTM D429
| روش | نوع نمونه یا بارگذاری | کاربرد اصلی |
|---|---|---|
| Method A | کشش مستقیم بین صفحات موازی | مقایسه اولیه سیستم اتصال |
| Method B | Peel و پیشروی ترک | تحلیل دوام فصل مشترک |
| Method C | نمونه مخروطی و تنش ترکیبی | قطعات با تنش پیچیده |
| Method D | ارزیابی فرآیند کامل | اعتبارسنجی تولید و ولکانش |
| Method E | Rubber Lining | مخازن و پوششهای صنعتی |
| Method F | زیرلایه محدب | قطعات دارای سطح منحنی |
| Method G | برش دوگانه | بوش و قطعات ضدارتعاش |
| Method H | چهاربرشی | مجموعههای چندفصل مشترک |
